مشهد التجميع:

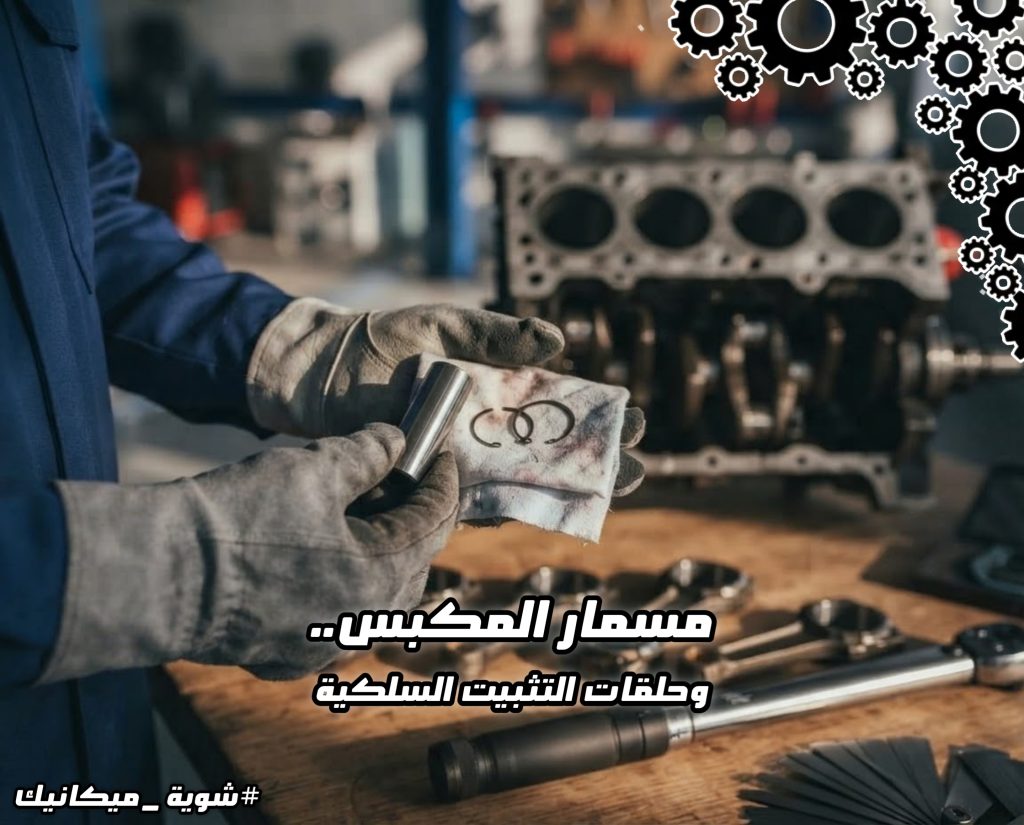

عمود المرفق راهو مثبت بإحكام، يدور بنعومة في مكانه، والبراغي مشدودة ومعايرة 100%. نتركو كتلة المحرك ترتاح شوية، ونتحولو لطاولة التجميع النظيفة. قدامنا كاين أربعة مكابس جديدة تلمع، ومعاها أربعة من أذرع التوصيل (Connecting Rods / Bielles). باش نربطو هاد المكبس العريض مع ذراع التوصيل، نرفدو من العلبة أسطوانة فولاذية مجوفة، ثقيلة، وسطحها الخارجي أملس كالمرايا تسمى مسمار المكبس، ومعاها زوج حلقات سلكية صغيرة وقوية تسمى حلقات التثبيت السلكية. هاد القطع الصغيرة هي اللي راح ترفد كل صدمة تاع انفجار قادم!
1. واش هي هاد القطعة وواش خدمتها بالضبط؟
– مسمار المكبس (Piston Pin / Axe de piston):
ويعرف أيضاً بـ (Wrist Pin). هو أسطوانة فولاذية صلبة جداً ومجوفة من الداخل لتخفيف وزنها. يركب بالعرض ليربط المكبس مع الفتحة العلوية لذراع التوصيل. خدمته ينقل كل قوة الانفجار اللي تضرب رأس المكبس ويوصلها للذراع.
– حلقات التثبيت السلكية (Piston Circlips / Joncs d’arrêt):
وتسمى في الورشات “التيل”. هي حلقات سلكية دائرية مفتوحة مصنوعة من فولاذ زنبركي مرن. تركب في مجاري محفورة داخل ثقوب المكبس، ومهمتها الوحيدة تمنع المسمار باش ما يزلقش على الجوانب ويقيس جدار الأسطوانة.
2. كيفاش تخدم وتتحمل قوى الانفجار؟
المكبس يصعد ويهبط في خط مستقيم، بصح ذراع التوصيل تتحرك وتميل يميناً ويساراً مع دوران عمود المرفق. هنا يخدم مسمار المكبس مثل مفصل محوري؛ يتلقى ضربات هائلة مع كل احتراق، وفي نفس الوقت يدور بزوايا خفيفة لداخل. في المحركات الحديثة، يستعملو نظام المسمار العائم بالكامل (Full-floating Pin)، وين يكون المسمار حر ويدور بسلاسة داخل المكبس وداخل الذراع في زوج، باش يوزع الاحتكاك وما يتآكلش في جهة وحدة.
3. مثال توضيحي لتقريب الفكرة:
تخيل مسمار المكبس تماماً مثل مسمار مفصلة الباب الحديدي الثقيل. الباب (المكبس) يتحرك، والمسمار اللي في وسط المفصلة هو اللي هاز كامل ثقل الباب ويخليه يدور بسلاسة بلا ما يطيح من الكادر. لوكان المسمار هذاك ينكسر، الباب يسقط فوراً. مسمار المكبس هو المفصل اللي يرفد أطنان الانفجار وينقلها للذراع.
4. أسرار وطريقة التركيب في الورشة:
– فحص جلبة رأس الذراع النحاسية (Small-end Bushing / Bague de pied de bielle):
قبل أي شيء، نتفقدو الجلبة النحاسية في أعلى ذراع التوصيل، ونتأكدو أن ثقب التزييت اللي فوقها نظيف ومفتوح باش يوصل رذاذ الزيت للمسمار، وندهنوها بمسحة من شحم التجميع المبدئي.
– اتجاه المكبس والذراع:
قبل ما نجمعوهم، لازم نتأكدو من الاتجاه. المكبس يحمل دايما سهماً على سطحه يتجه نحو مقدمة المحرك (جهة التوقيت)، وذراع التوصيل عندها اتجاه محدد في كتيب الصيانة. تركيب الذراع مقلوبة على المكبس غلطة تدمر المحرك بعد التشغيل.
– التسخين وتفادي الضرب بالمطرقة:
فتحة المكبس والمسمار مخدومين بمقاسات دقيقة جداً. الميكانيكي المحترف ما يضربش المسمار بالمطرقة أبداً! نسخنوا المكبس باستعمال مسدس هواء ساخن (Heat Gun)، سخان كهربائي (Hot Plate)، أو زيت محرك دافئ. يتمدد المكبس شوية، ندهنو المسمار بشحم التجميع، فيدخل داخل الفتحة بضغطة خفيفة من الإبهام فقط.
– سر اتجاه فتحة حلقة التثبيت (التيـل):
هادي من أهم أسرار التجميع! كي تركب حلقة التثبيت في مجراها داخل المكبس، لازم تكون فتحة الحلقة موجهة عمودياً (إما للأسفل باتجاه الساعة 6، أو للأعلى باتجاه الساعة 12) مع مسار حركة المكبس، وممنوع تكون الفتحة أفقية (جهة الساعة 3 أو 9). علاش؟ لأن حركة المكبس السريعة طلوعاً ونزولاً تولد قوى عمودية هائلة. لوكان تكون الفتحة أفقية، الحلقة تنضغط وتقفل فتحتها وتنكمش، وتفلت من مجراها وتخرج!
– تدوير الحلقة للتأكد من استقرارها:
بعد ما تركب الحلقة، نديروها دورة خفيفة بمفك دقيق داخل مجراها للتأكد القطعي أنها استقرت 360 درجة كاملة داخل التجويف وما راهيش حاصلة على الحافة.
5. واش يصرى لوكان تركب غالطة أو تفشل؟
– لوكان حلقة التثبيت تنفلت من مكانها أثناء عمل المحرك:
المسمار الفولاذي الصلب يخرج جانبياً ويحتك مباشرة بجدار الأسطوانة (Cylinder Bore / Cylindre).
– النتيجة:
المسمار يحفر خندقاً عميقاً في جدار الأسطوانة، يضيع ضغط المحرك تماماً، ويسيل الزيت لغرفة الاحتراق، والكتلة تتلف كلياً ولا تنفع معها حتى ورشة الخراطة.
سؤال الحلقة:
فهمنا اليوم أن مسمار المكبس يتحمل ضغطاً هائلاً ويتحرك بحرية لربط المكبس بالذراع. حسب استنتاجكم: علاش مهندسو المحركات يصنعو هاد المسمار مفرغاً من الداخل (أنبوب مجوف) وما يصنعوهش قطعة حديد مصمتة وثقيلة رغم أن الانفجارات اللي فوقه عنيفة جداً؟
